压力传感器

NovaSensor NPH 系列固态压力传感器是款把硅传感器芯片（晶元）被封装在适合PCB（印刷电路板）安装的标准TO-8封装的压力传感器。

VLSI（超大规模集成电路）技术和最新的硅微机械加工技术被用来将硅阻应变通过离子注入形成所需惠斯通电桥结构，惠斯通桥路结构在微机械的硅隔膜上形成。和所有的NovaSensor®硅传感器一样，NPH系列拥有SenTable®技术的优良输出稳定性。恒流激励使得传感器产生的电压输出是与压力输出是成线性关系。

用户可以搭建信号调节电路来放大100mV的输出信号。该传感器适用于大多数无腐蚀性的气体和干燥空气。

混合陶瓷基板上的光刻厚膜电阻电路提供传感器的温度补偿。

NPA-8压力传感器特点

 • 固态传感器的高可靠性

 • 标准TO-8封装，适合PCB安装

 • 低成本，小尺寸

 • 可提供绝压，表压和差压

 • 适用于无腐蚀性气体和干燥空气

 • 温度误差（低压）：典型值0.5%FSO

 （中压）：典型值0.4%FSO

 • 承受5倍于最大额定压力的过压能力

 • 标准量程（低压）：0~10”H2O，0~1psi，0~5psi，

 （中压）：0~15,0~30和0~100psi

 • 非线性度：典型值0.05%FSO

 • 标准3/16”直径压力接口

 • 含温度补偿电阻电路的陶瓷基板

NPA-8系列压力传感器应用行业

 • 过程控制，P-to-l转换器

 • 气动控制系统

 • HVAC控制

 • 生物医疗仪器：输液泵，血压计，呼吸器

 • 航空：测高计，气压计，机舱压力传感器

 • 计算机外围设备

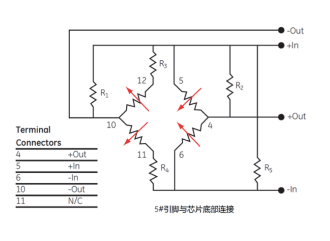

NPA-8系列压力传感器原理图

NPA-8系列压力传感器应用行业

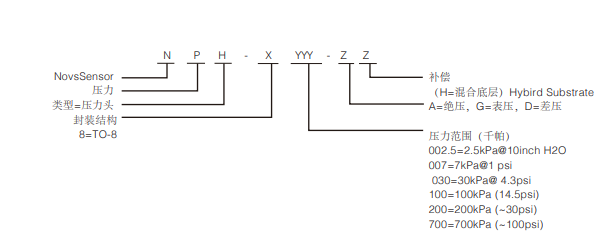

NPA-8系列压力传感器选型

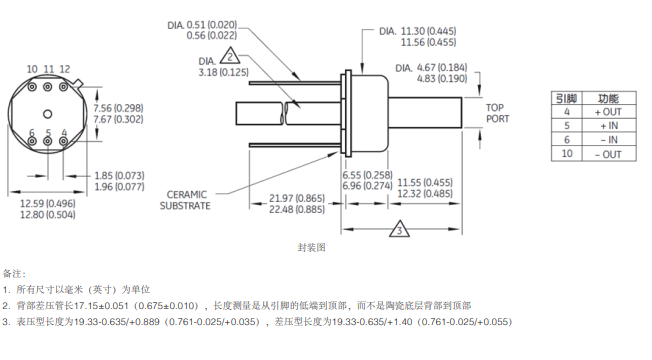

NPA-8系列压力传感器尺寸
